一、概述

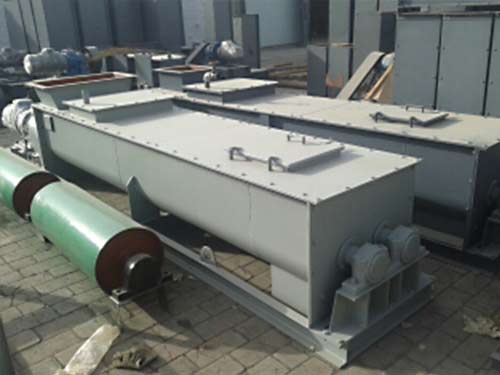

雙軸攪拌機是針對散狀物料的混合攪拌，采用螺旋推進的原理，將進入攪拌機的混合物攪拌均勻后送到下道工序。具有攪拌能力強，給料連續均勻的特點，攪拌葉片為可自由拆裝式，材質為耐磨合金鋼。本機操作簡單，維修方便，特別適合型煤、耐火材料等松散物料的混合攪拌。
二、工作原理
雙軸攪拌機裝有一對大剛度的攪拌軸，軸上以一定螺旋角及螺距分布著多片扇形攪拌葉片；箱體頂蓋上裝有數只噴嘴，噴水均勻；兩根剛性攪拌軸反向旋轉對均勻加濕的粉煤灰進行攪拌、螺旋輸送。
雙軸結構的優點是攪拌效率高。攪拌機密封嚴密，無飛灰外揚。減速機采用擺線針輪減速機，結構緊湊、占地面積小、傳動平穩、噪音低。葉片采用低鉻合金制成，耐磨性好。
攪拌機攪拌均勻，運行可靠，操作維修方便。
三、技術參數
型號 | SJ40 | SJ60 | SJ80 |
生產能力（T/h） | 20-40 | 40-60 | 60-80 |
電機功率（KW） | 11 | 15 | 22 |
葉片旋轉直徑 | 400mm | 600mm | 750 |
注：根據用戶需求，電機可要求用變頻電機，轉速可調，增加物料在設備里的醒料時間。

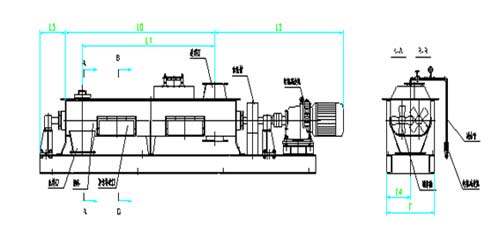

四、SJ系列示意圖
五、SJ型系列攪拌機外形尺寸及連接尺寸
型 號 | SJ20 | SJ40 | SJ60 | |
結構尺寸 | L | 3450 | 4636 | 5196 |
F | 560 | 760 | 860 | |
H | 1060 | 1170 | 1580 | |
0 | 1 | 2500 | 2750 | |
L1 | 1500 | 2000 | 2300 | |
L2 | 1400 | 1856 | 2136 | |
L3 | 300 | 280 | 310 | |
H1 | 640 | 760 | 1000 | |
H2 | 360 | 410 | 460 | |
F1 | 510 | 700 | 800 | |
F2 | 25 | 30 | 30 | |
F3 | 53 | 65 | 65 | |
F4 | 420 | 460 | 550 | |
地腳孔 | E | 3300 | 3980 | 4700 |
E0 | 100 | 100 | 40 | |
E1 | 1000 | 1280 | 1500 | |
E2 | 150 | 70 | 100 | |
d | 17 | 22 | 22 | |
進料口 | a1 | 200 | 300 | 300 |
a2 | 300 | 400 | 400 | |
a3 | 130 | 120 | 120 | |
a4 | 260 | 360 | 360 | |
d1 | 14 | 14 | 14 | |
n1 | 8 | 12 | 12 | |
出料口 | b1 | 300 | 400 | 460 |
b2 | 200 | 300 | 360 | |
b3 | 130 | 120 | 140 | |
b4 | 260 | 360 | 420 | |
c1 | 370 | 520 | 600 | |
c2 | 250 | 400 | 500 | |
c3 | 165 | 160 | 140 | |
c4 | 330 | 480 | 560 | |
d2 | 14 | 14 | 14 | |
n2 | 8 | 12 | 14 | |
